      國家在2020年9月提出了2030年“碳達峰”與2060年“碳中和”的重要承諾，新型儲能作為構建新型電力系統的基礎裝備,，是實現“雙碳”目標的重要支撐技術之一,。因此，國家能源局和有關部門先后發布了《“十四五”新型儲能發展實施方案》和《“十四五”能源領域科技創新規劃》,，為新型儲能創新方向和規?；l(fā)展提供了指導意見。電化學儲能作為新型儲能的主力軍,，已經開始由兆瓦級別的示范應用邁向吉瓦級別的規模市場化,。目前，電化學儲能電站冷卻系統形成了兩種主流的方案,，分別為風冷系統和液冷系統,，本文對兩種冷卻系統從占地面積、投資成本,、運行效率及冷卻系統損耗,、安全性、運行維護,、電池壽命等方面做出對比分析,。

      本文選定一座電化學儲能電站作為研究對象,，額定容量為200MW/400MWh,，接入系統電壓等級為220kV，220kV側采用單母線接線方式,。全站配置兩臺主變壓器,，主變低壓側標稱電壓為35kV，35kV側采用單母線分段接線方式,。儲能電站直流側經變流器及就地變壓器接至35kV側母線,。全站戶內設備采用預制艙式設備，不建設建筑物,，預制艙均采用單層布置,。

      電化學儲能電站升壓站與儲能電池艙冷卻方式選擇無關，全站配置主變壓器,、GIS設備,、無功補償裝置、35kV配電裝置預制艙,、二次設備預制艙,、站用變、避雷針等電氣設備,，占地面積約為3000m²,。依據《電化學儲能電站設計標準》（GB 51048）最新要求，儲能設備布置滿足以下條件：

      1.應滿足防火分區要求,，單個防火分區電池能量不超過50MWh,。防火分區間采用防火墻隔離，預制艙外輪廓距離防火墻之間不應小于1米,。

      2.電池預制艙長邊間距不宜小于3米,，短邊間距不宜小于3米。

      3.消防道路采用環形路,，道路寬度不小于4米,，轉彎半徑不小于7米。

      A. 風冷方案：儲能電站配置174臺1.15MW/2.3MWh儲能電池預制艙,，采用步入式結構，長寬尺寸為12.2米*2.44米,；配置87臺升壓預制艙,，長寬尺寸為7米*3米,。儲能設備及相關道路共占地面積約為26300m²,。布置圖如下圖1。

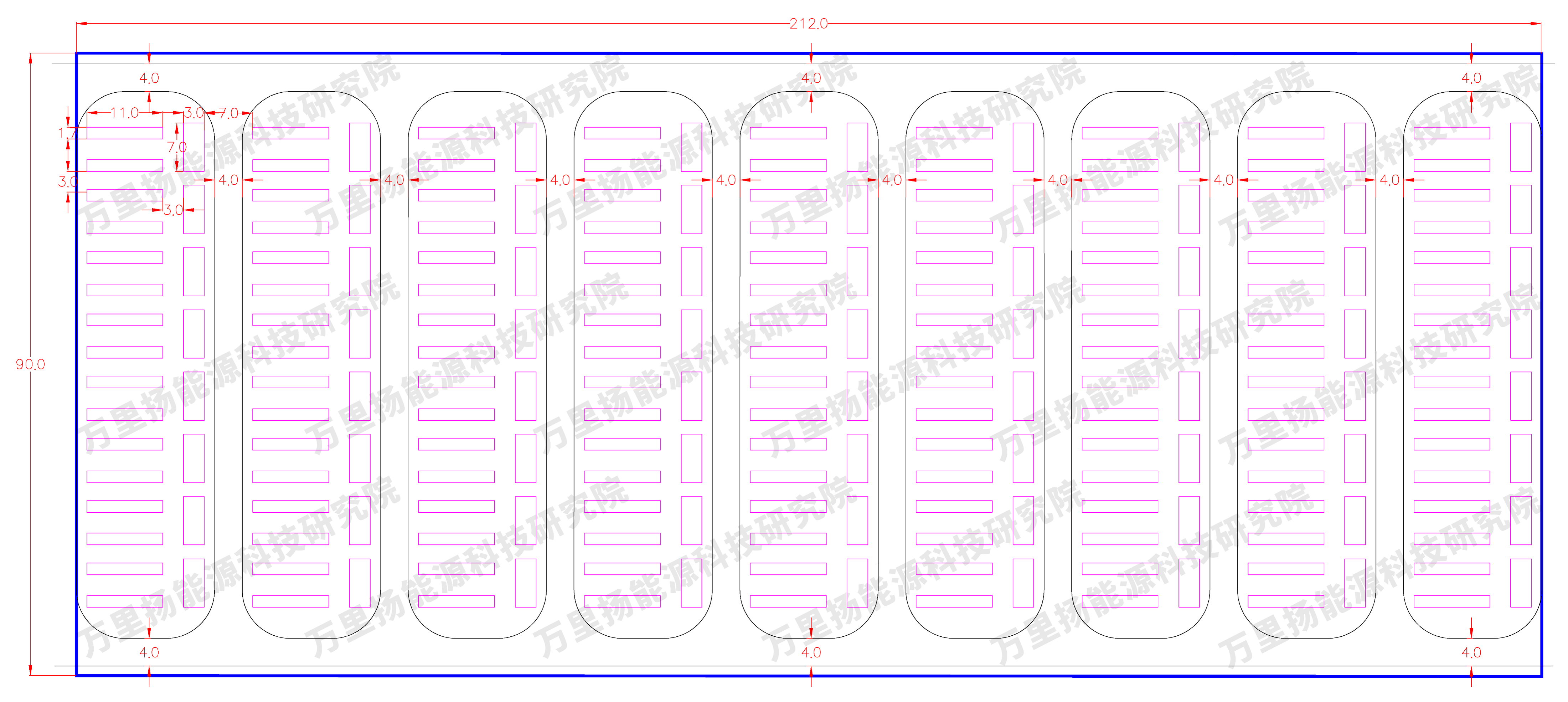

圖1 風冷方案儲能區域平面布置圖

      B. 液冷方案：儲能電站配置144臺1.4MW/2.8MWh儲能電池預制艙,，采用非步入式結構，長寬尺寸為11米*1.7米；配置72臺升壓預制艙,，長寬尺寸為7米*3米,。儲能設備及相關道路共占地面積約為19080m²,。布置圖如下圖2,。

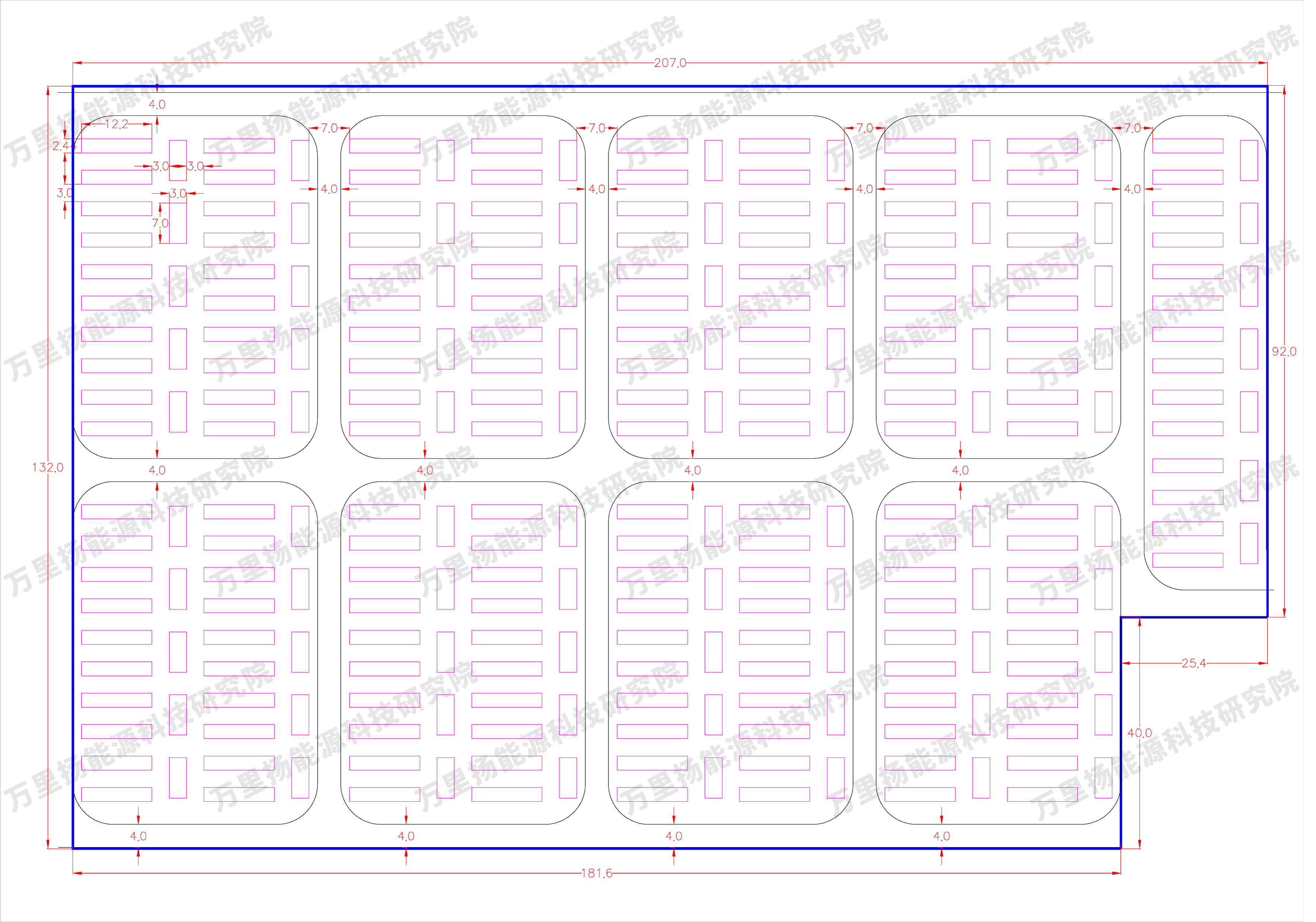

圖2 液冷方案儲能區域平面布置圖

      綜上，風冷方案約較液冷方案用地多占7220m²。

      目前液冷系統因設備材料價格及工藝復雜等因素,，相對風冷系統成本較高,。但考慮占地面積小,、電纜用量減少,，現場安裝工作量降低等因素，液冷系統比風冷系統多出的成本,，可以在其他項目中減少,；而且冷卻系統在儲能電站總體成本中占比不高,，因此，液冷方式下儲能電站的總體投資一般不會比風冷方案高,。

      本文僅對冷卻系統的用電損耗進行對比，對于線纜及變壓器等其他設備運行造成的損耗以及其他設備的用電損耗不做詳細分析,，僅做簡單估計,。目前市場上，各設備廠家冷卻系統用電功率各不相同，本文參考某廠家設備的用電功率,，電化學儲能電站冷卻系統由儲能電站站用變供電。

      A. 風冷方案：單臺儲能電池艙內風冷系統用電功率約為28kW,，全站冷卻系統用電功率為4872kW，計及其他損耗及電池、變流器等設備效率，全站運行效率約為82.8%,。

      B. 液冷方案：單臺儲能電池艙內液冷系統用電功率約為22kW,，全站冷卻系統用電功率為3168kW,，計及其他損耗及電池、變流器等設備效率,，全站運行效率約為84.4%,。

      綜上,，因液冷系統用電功率相比較風冷系統更低,，且冷卻系統在站用電中的占比較大，故采用液冷系統時儲能電站運行效率有所提升,。另應注意到,，當采用液冷系統時,，因全站站用電負荷較低，更有利于站用變壓器的選擇。

      A. 風冷方案：電化學儲能電站的冷卻系統采用風冷時，在正常運行過程中,，風冷系統本身無發生火災爆炸等風險。截止目前,，國內外暫未發生因風冷系統故障導致的火災爆炸危險事故,。

      B. 液冷方案：電化學儲能電站的冷卻系統采用液冷時，因液冷系統部分設備安裝在電池模組內，當設備老化或密封不足時,，存在漏液風險，會導致電池模組內短路，進而引發火災危險事故。液冷系統故障已引發過火災爆炸事故,，此事件發生在2021年澳大利亞儲能電站,。特斯拉2021年7月澳大利亞的火災事故調查報告顯示,，Megapack儲能系統的液冷系統出現泄漏，導致電池短路,，并引發電子元件起火,，而局部過熱造成了電池?zé)崾Э兀瑹崾Э芈?，進而導致火災,。

      綜上，液冷系統相比較風冷系統,，存在更大的發生火災爆炸事件的概率,。通過調研市場現有液冷系統，關于泄漏風險,，現有密封技術尚無法百分百保證不出現漏液的可能。故風冷系統在安全性方面更具備優勢,。

      在定期巡檢風冷系統時,，風冷系統與電池運行相對獨立，空調的巡檢與電池部分相關性不大,。模組風扇需查看風扇的運轉情況,，操作簡單。當空調故障時,，運行人員對空調進行維修,，無需對電池簇進行操作。當模組風扇發生故障時,，拆除相應電池pack進行維修,，不影響其他電池運行。在定期巡檢液冷系統時,，需操作閥門,、控制器等設備，運維工作量大,，通常需要廠家專業人員配合完成巡檢工作,。當有設備故障時，因液冷板等設備安裝在電池pack底部,，需要關閉不同電池pack液冷板之間閥門,，防止防凍液滲漏，并拆除相應電池,，返廠對液冷系統進行拆除維修,。

      綜上,，液冷系統相對于風冷系統，在日常運維時更加復雜,，對運行人員的運維經驗及運維素質要求更高,。且液冷系統發生故障時，需返廠維修,，增加了維修周期,。

      目前電化學儲能電站多采用鋰離子電池，其性能及生命周期受到工作溫度的影響非常大,，理想的電池工作溫度為25至35攝氏度,。所以冷卻系統作為儲能電站的熱管理系統，對于鋰離子電池尤其重要,。在電池能量密度高,，充放電速度快，環境溫度變化大的儲能電站內,，液冷系統與電池包高度集成,，能夠平緩的對電池包內部溫度進行調節，且有效的將電池包溫度控制在電池合理運行范圍內,。通過防凍液在液冷系統內循環流動的方式,，使各電池之間溫度控制相對均衡，保證各電池之間溫度差異不大,。同時,，液冷系統與電池包高度集成的方式，能夠提升冷卻系統的溫控效率,。

      相對的,，風冷系統的溫控方式受到各模組風扇運行工況的影響，運行過程中各電池之間溫度不如液冷系統均衡,，溫控效率不如液冷系統高,，同時會造成部分電芯運行在電池理想工作溫度以外，損傷電池壽命,。因此,，液冷系統對電池的性能及生命周期更有利。因提高了電池運行時長,，延長了電池使用壽命,，在儲能電站全生命周期的考慮下，相對降低了全站電池的投資,。

      電化學儲能電站采用液冷系統時,，相比較風冷系統，具備占地面積小、運行效率高,、冷卻系統損耗低,、站用變選型方便及對電池的性能和生命周期更友好等優勢，從全生命周期的角度,，液冷方案較風冷方案更具備經濟優勢,。但是，液冷系統也同時存在著漏液等安全事故風險,，且運維成本相對較高,，對運行人員素質要求也相對較高。因此,，當液冷系統解決安全問題,，達到安全性可控，且運維有保障的情況下,，建議優先采用液冷系統,。

作者：萬里揚能源科技研究院
